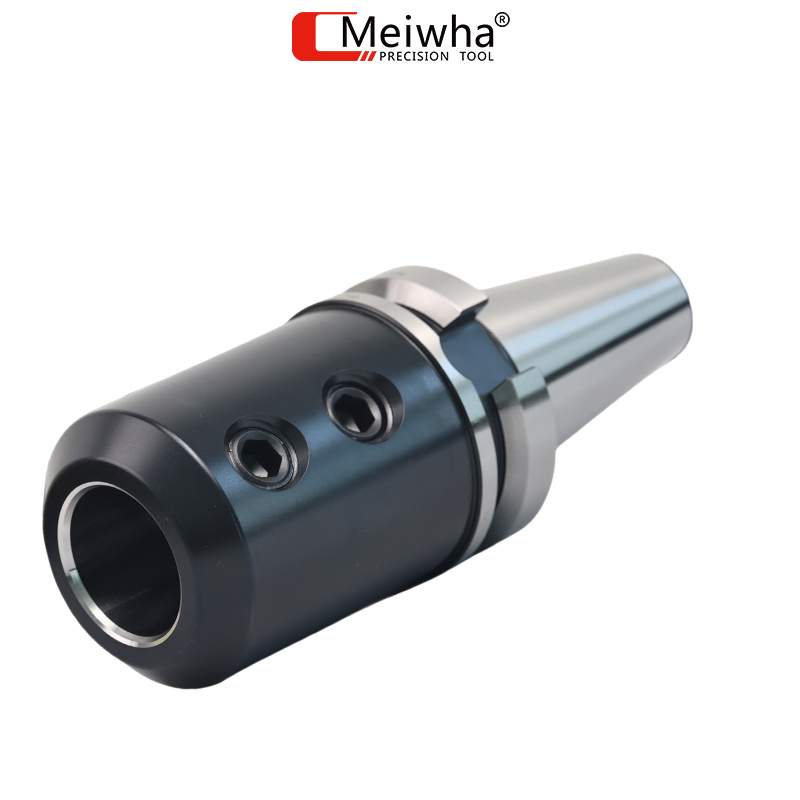

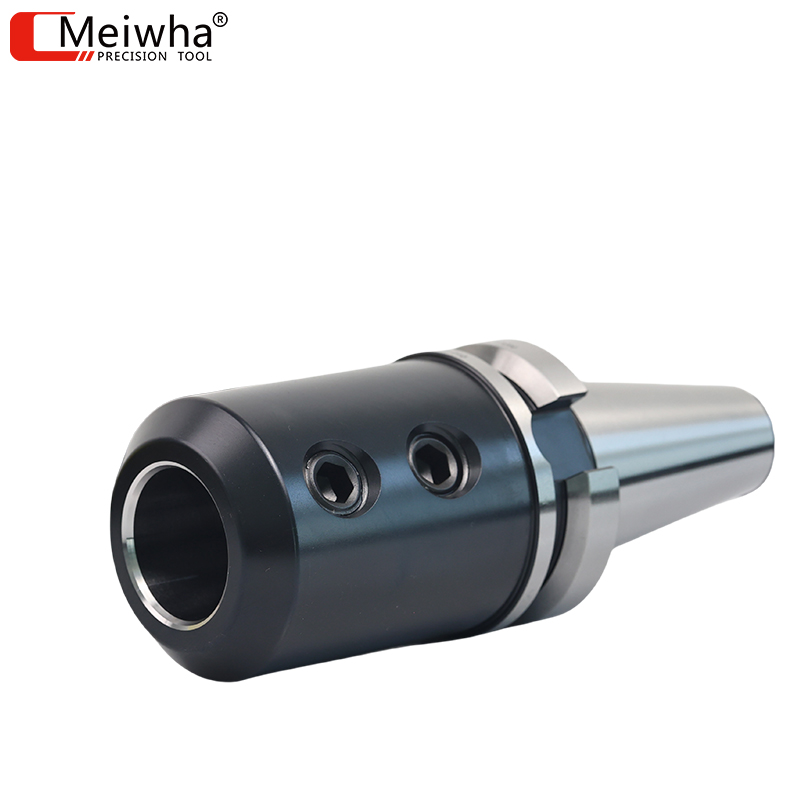

BT-SLA سائیڈ لاک اینڈ مل ہولڈر

مختصر تفصیل:

مصنوعات کی سختی: 56HRC

پروڈکٹ کا مواد: 40CrMnTi

مجموعی طور پر کلیمپنگ: ~ 0.005 ملی میٹر

دخول کی گہرائی: ＞0.8 ملی میٹر

گردش کی معیاری رفتار: 10000

ہمیں ای میل بھیجیں۔

مصنوعات کی تفصیل

پروڈکٹ ٹیگز

BT-SLA سائیڈ لاک ہولڈر ملنگ کٹر کی پنڈلی کو پکڑنے کے لیے سائیڈ لاک ہولڈر ہے، اسے عام ملنگ کے لیے استعمال کیا جا سکتا ہے، ملنگ کٹر کو کلیمپ کرنے کے لیے ہولڈر کے سائیڈ پر سکرو ہول کے ساتھ۔

خصوصیات: - براہ راست پنڈلی آخر مل کے لئے. - اینڈ مل کو دو سیٹ سکرو کے ذریعے رکھا جاتا ہے۔ - اینڈ مل ہولڈر سیٹ پیچ سے لیس آتا ہے۔

لیتھ مشین کے لیے BT-SLA/SLN اینڈ مل ہولڈر اعلی درستگی والا BT30-SLA25 سائیڈ لاک اینڈ مل ہولڈر

بی ٹی ٹولنگ تکلی کے محور کے بارے میں ہم آہنگ ہے۔ یہ BT ٹولنگ کو تیز رفتاری سے زیادہ استحکام اور توازن فراہم کرتا ہے۔ BT ٹول ہولڈر امپیریکل اور میٹرک سائز کے دونوں ٹولز کو قبول کریں گے، BT ٹولنگ بہت ملتی جلتی نظر آتی ہے اور آسانی سے CAT ٹولنگ سے الجھ سکتی ہے۔ CAT اور BT کے درمیان فرق فلینج سٹائل، موٹائی ہے، اور پل سٹڈ کے دھاگے کا سائز فرق ہے۔ بی ٹی ٹول ہولڈر میٹرک تھریڈ پل سٹڈ استعمال کرتے ہیں۔ ہمارے پاس G6.3 rpm 12000-16000 اور G2.5 rpm 18000-25000 ہے۔

مواد: الائیڈ کیس سخت سٹیل، سیاہ تیار اور ٹھیک طور پر پیس لیا.

ٹیپر رواداری:

سختی: HRC 52-58

کاربن کی گہرائی: 08mm±0.2mm

زیادہ سے زیادہ رن آؤٹ: <0.003 ملی میٹر

سطح کی کھردری: Ra<0.005mm

AD+B قسم کی کولنگ درخواست کے ذریعے کی جا سکتی ہے۔

پنڈلی کے جسم کا معیار: MAS403 اور B633

فارم A: کولنگ سپلائی کے بغیر۔

فارم AD: مرکزی کولنگ سپلائی۔

فارم AD+B: مرکزی کولنگ اور کالر کے ذریعے اندرونی کولینٹ۔

Meiwha سائیڈ لاک ٹول ہولڈر

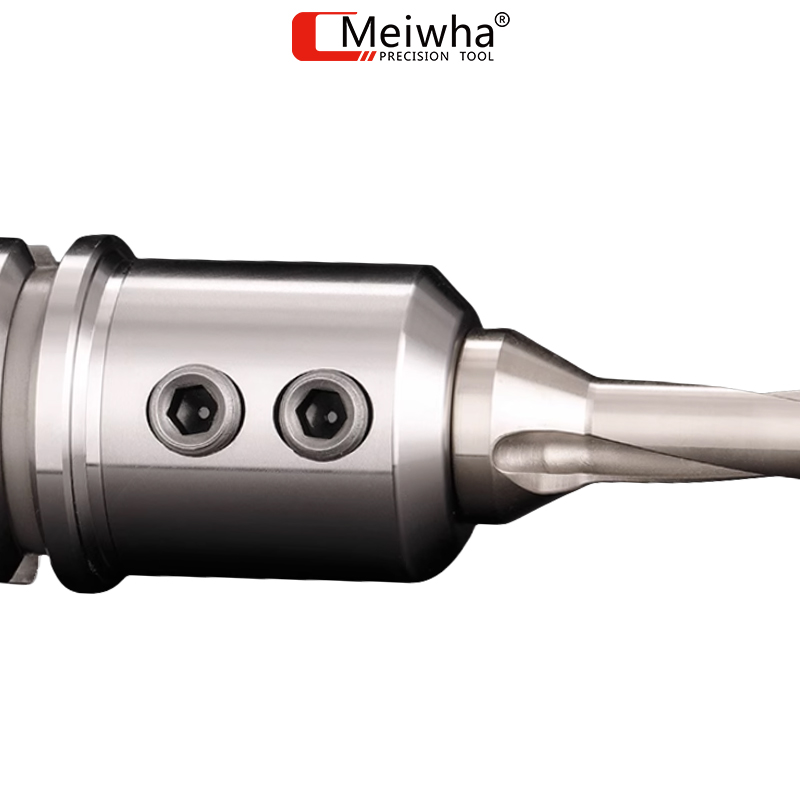

انڈیکس ایبل ڈرل یو ڈرل ہائی اسپیڈ ڈرل ہولڈر

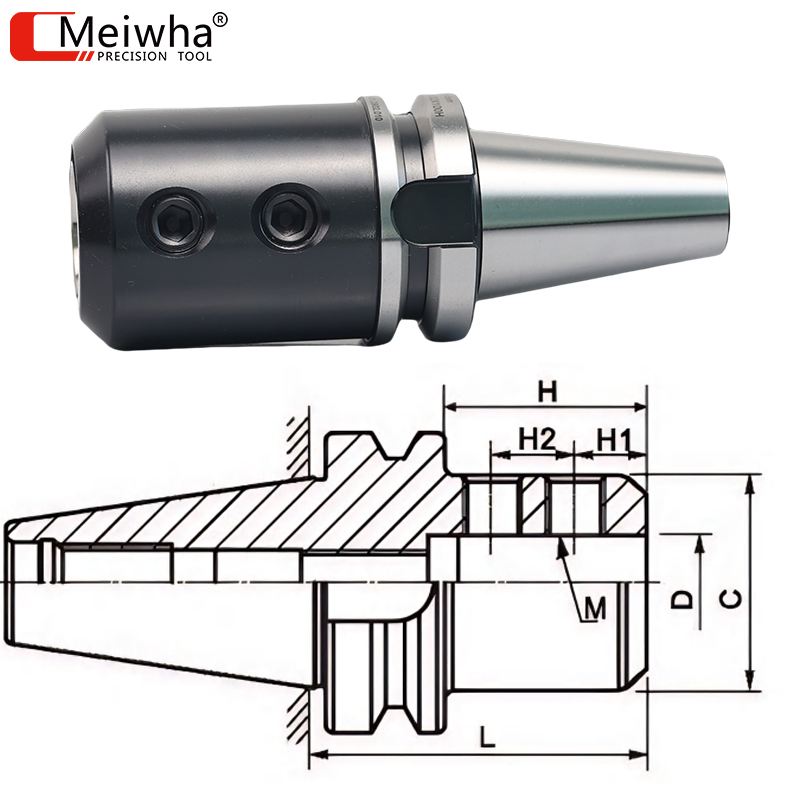

پروڈکٹ پیرامیٹر

بلی نہیں		سائز
		D	L	C	H		H1	H2	M
		D	L	C	منٹ	MAX	H1	H2	M
بی ٹی 30	SLN6-60L	6	60	25	20	35	18		M6
	SLN8-60L	8	60	28	20	35	18		M8
	SLN10-60L	10	60	35	35	50	14	13	ایم 10
	SLN12-60L	12	60	40	35	50	14	13	ایم 10
	SLN16-90L	16	90	40	55	70	25	20	ایم 10
	SLN20-90L	20	90	50	55	70	25	20	ایم 12
	SLN25-90L	25	90	50	55	70	25	20	ایم 12
	SLN32-105L	32	105	60	65	80	25	25	ایم 16
بی ٹی 40	SLN6-75L	6	75	25	20	35	18		M6
	SLN8-75L	8	75	28	20	35	18		M8
	SLN10-75L	10	75	35	35	50	14	13	ایم 10
	SLN12-75L	12	75	40	35	50	14	13	ایم 10
	SLN16-90L	16	90	40	55	70	25	20	ایم 10
	SLN20-90L	20	90	50	55	70	25	20	ایم 12
	SLN25-90L	25	90	50	55	70	25	20	ایم 12
	SLN32-105L	32	105	60	65	80	25	25	ایم 16
	SLN40-105L	40	105	70	65	80	25	25	M20
	SLN42-105L	42	105	70	65	80	25	25	M20
بی ٹی 50	SLN6-105L	6	105	25	20	35			M6
	SLN8-105L	8	105	28	20	35			M8
	SLN10-105L	10	105	35	35	50	13	13	ایم 10
	SLN12-105L	12	105	40	35	50	13	13	ایم 10
	SLN16-105L	16	105	40	55	70	20	20	ایم 10
	SLN20-105L	20	105	50	55	70	20	20	ایم 12
	SLN20-150L	20	150	50	55	70	20	20	ایم 12
	SLN20-200L	20	200	50	55	70	20	20	ایم 12
	SLN25-105L	25	105	50	55	70	20	20	ایم 12
	SLN25-150L	25	150	50	55	70	20	20	ایم 12
	SLN25-200L	25	200	50	50	70	20	20	ایم 12
	SLN32-105L	32	105	60	65	80	25	25	ایم 16
	SLN32-150L	32	150	60	65	80	25	25	ایم 16
	SLN32-200L	32	200	60	65	80	25	25	ایم 16
	SLN40-105L	40	105	70	65	80	25	25	M20
	SLN42-105L	42	105	70	65	80	25	25	M20
	SLN42-150L	42	150	70	65	80	25	25	M20
	SLN50.8-120L	51	120	90	65	80	35	35	M20

ڈبل لاکنگ سکرو کمپریشن

ہینڈل اور باڈی کو ڈبل لاک کیا جاتا ہے، جو کلیمپنگ کی مستحکم کارکردگی کو یقینی بناتا ہے اور کلیمپنگ کی مستحکم کارکردگی کو یقینی بناتا ہے اور ٹول فارم کو ہلنے سے روکتا ہے، اس طرح پروسیسنگ کی درستگی کی ضمانت دیتا ہے۔

بجھانا اور سخت کرنا انتہائی پائیدار اور لباس مزاحم ہے۔

ویکیوم بجھانے سے سطح کی سختی، بہترین جھٹکا مزاحمت، پہننے کی مزاحمت اور سنکنرن مزاحمت حاصل ہو سکتی ہے۔
